Kiedy boczne prowadnice przenośnika poprawiają płynność transportu, a kiedy stają się przeszkodą?

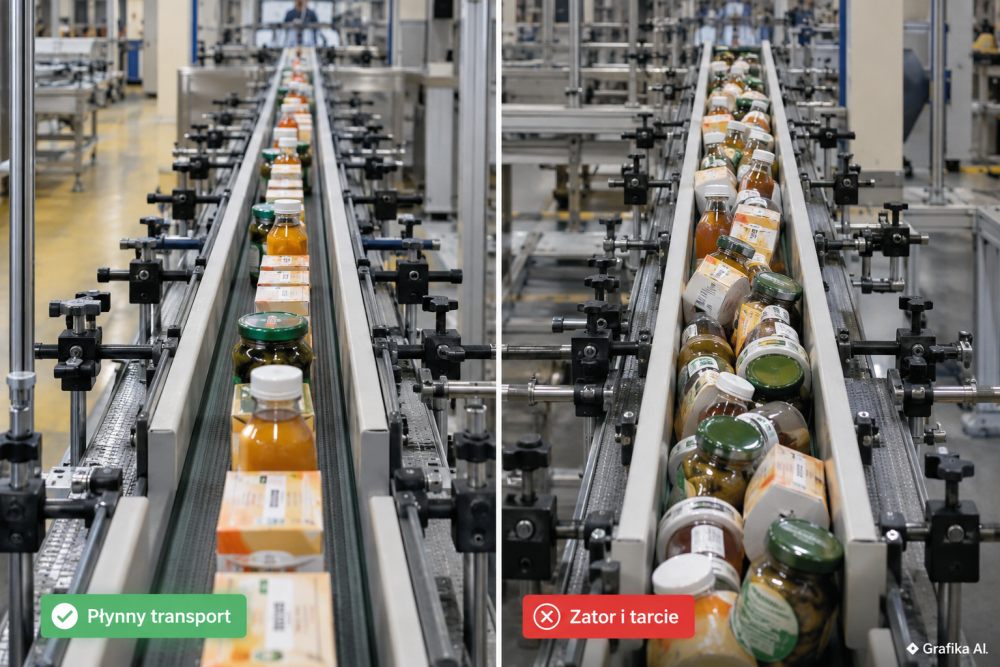

Boczna prowadnica potrafi rozwiązać problem w kilka minut albo stworzyć nowy, znacznie trudniejszy do zdiagnozowania. Gdy produkt lekko „pływa” po taśmie, właściwie ustawiona prowadnica stabilizuje tor jazdy, porządkuje wprowadzanie do kolejnej maszyny i ogranicza liczbę zatrzymań. Jeśli jednak operator zaczyna używać prowadnic do prostowania każdej sztuki na siłę, pojawiają się zakleszczenia, ścieranie opakowań, wzrost oporów i nieprzewidywalne spiętrzenia.

Najważniejsza zasada jest prosta: prowadnica boczna ma prowadzić produkt, a nie stale go dociskać. Jeżeli detal przez większą część trasy jedzie oparty o listwę i wyraźnie trze o jej powierzchnię, problem zwykle nie leży już w braku prowadzenia, lecz w geometrii całego transportu, ustawieniu przenośników, prędkości albo sposobie podawania produktu.

Prowadnice pomagają wtedy, gdy kontrolują pozycję bez wymuszania ruchu

Najbardziej oczywiste zastosowanie prowadnic to zabezpieczenie produktu przed zsunięciem się z taśmy. W praktyce ich ważniejszym zadaniem jest jednak kontrola bocznego położenia produktu przed kolejną operacją: etykietowaniem, pakowaniem, skanowaniem, dozowaniem, odbiorem przez manipulator czy wejściem na następny przenośnik.

Dobrze ustawione prowadnice sprawdzają się przede wszystkim przy:

• butelkach, puszkach i słoikach przemieszczanych w jednym lub kilku rzędach,

• kartonach kierowanych do zaklejarki lub etykieciarki,

• pojemnikach z tworzywa o stosunkowo regularnych ścianach,

• detalach przemieszczanych z jednego przenośnika na drugi,

• produktach wymagających wyrównania przed czujnikiem albo stanowiskiem automatycznym.

W takich zastosowaniach liczy się nie sama obecność listwy, ale jej geometria względem produktu.

Jeżeli transportowany pojemnik ma na przykład 100 mm szerokości, kanału nie ustawia się automatycznie na dokładnie 100 mm. Brak luzu spowoduje tarcie i zakleszczanie nawet przy niewielkich odchyłkach wymiarowych opakowania. Z drugiej strony kanał o szerokości 120–125 mm może przestać pełnić funkcję pozycjonującą.

W praktyce punkt wyjścia stanowi kilka milimetrów całkowitego luzu ponad maksymalny rzeczywisty wymiar produktu, ale nie jest to uniwersalna wartość projektowa. Trzeba uwzględnić:

• tolerancję wymiarową opakowania,

• deformację miękkich butelek i pojemników,

• bicie elementów obrotowych,

• stan połączeń między odcinkami transportera,

• zmianę wymiarów produktu pod wpływem temperatury,

• odchyłki ustawienia samych prowadnic.

Przy produktach sztywnych można pracować ze stosunkowo małym luzem. Przy opakowaniach elastycznych ustawienie „na styk” zwykle kończy się źle. PET, cienkościenne pojemniki czy folie zbiorcze pod naciskiem odkształcają się, przez co tarcie rośnie zamiast maleć.

Równie istotna jest wysokość prowadnicy. Punkt kontaktu powinien stabilizować produkt możliwie blisko jego geometrycznie pewnej części, ale nie może tworzyć momentu przewracającego. Przy wysokiej butelce listwa ustawiona bardzo nisko nie zatrzyma kołysania. Z kolei zbyt wysoka prowadnica może działać jak dźwignia, szczególnie gdy pojemnik ma wąską podstawę.

W instalacjach pracujących poprawnie produkt często w ogóle nie dotyka prowadnicy przez większość czasu. Listwa przejmuje go dopiero wtedy, gdy zaczyna odchylać się od założonego toru. To dobry znak. Stały kontakt nie jest celem samym w sobie.

Najwięcej problemów powodują zwężenia, ostre przejścia i zbyt duży docisk

Typowy błąd w regulacji wygląda niewinnie. Produkt nie trafia idealnie do urządzenia znajdującego się dalej, więc operator przesuwa prowadnicę o kilka milimetrów do środka. Przez chwilę jest lepiej. Następnie pojawiają się zatory, więc docisk zostaje jeszcze zwiększony. Po kilku zmianach kanał zaczyna działać jak mechaniczny klin.

Najbardziej krytyczne są miejsca zmiany szerokości toru.

Jeżeli prowadnica nagle przesuwa produkt poprzecznie względem kierunku jazdy, siła potrzebna do jego przesunięcia powstaje dzięki kontaktowi pomiędzy opakowaniem, prowadnicą i taśmą. Im szybszy transporter, większe tarcie i ostrzejszy kąt przejścia, tym bardziej agresywna staje się ta korekta.

Dlatego zwężenia powinny być wykonywane płynnie. Krótka, gwałtowna redukcja szerokości jest kusząca, bo zajmuje mniej miejsca, lecz właśnie tam często zaczynają się:

obracanie kartonów,
zakleszczanie butelek,
rysowanie etykiet,
marszczenie folii,
przewracanie wysokich opakowań.

Nie istnieje jeden dopuszczalny kąt zwężenia dla każdego produktu. Pusta butelka PET zachowuje się inaczej niż karton o masie 8 kg, a tacka owinięta folią inaczej niż metalowy detal. Dlatego długość zwężenia powinno się dobierać w próbie z rzeczywistym produktem przy docelowej prędkości linii, a nie wyłącznie na podstawie rysunku CAD.

Jest jeszcze jeden problem: prowadnica często maskuje usterkę znajdującą się wcześniej w procesie.

Jeżeli produkty systematycznie zjeżdżają w jedną stronę, przed dokręceniem prowadnic trzeba sprawdzić:

1. czy taśma biegnie prawidłowo względem konstrukcji,

2. czy kolejne przenośniki mają zgodne osie,

3. czy na transferze nie ma uskoku lub szczeliny powodującej obrót produktu,

4. czy napęd nie powoduje szarpnięć,

5. czy produkt nie jest podawany pod kątem,

6. czy powierzchnia transportowa nie jest nierównomiernie zużyta.

Szczególnie zdradliwe są transfery między dwoma przenośnikami. Różnica prędkości potrafi obrócić produkt dokładnie w chwili przejścia przez szczelinę. Prowadnica zamontowana metr dalej wyprostuje część sztuk, ale nie usunie przyczyny. Przy większym obciążeniu kolejki problem wróci.

Trzeba też patrzeć na zużycie. Prowadnice z tworzyw ślizgowych, profile oraz uchwyty nie są elementami bezobsługowymi. Wypracowany rowek w listwie prowadzącej potrafi sam zacząć sterować produktem, szczególnie przy małych detalach. Poluzowany uchwyt zmienia szerokość kanału podczas pracy. Po kilku godzinach maszyna zachowuje się więc inaczej niż bezpośrednio po regulacji.

Jeśli na powierzchni prowadnicy widać wyraźne smugi, pył z opakowań lub miejscowe wypolerowanie tworzywa, to cenna informacja diagnostyczna. Pokazuje dokładnie, gdzie występuje największy kontakt i gdzie należy szukać źródła oporu.

Jak ustawić prowadnice, żeby linia pozostała stabilna przy rzeczywistej produkcji

Regulowanie pustego transportera praktycznie niczego nie dowodzi. Prowadnice trzeba oceniać przy rzeczywistym produkcie, docelowej prędkości oraz normalnym zagęszczeniu strumienia.

Najlepiej zacząć od ustawienia kanału odrobinę szerzej, niż wymaga tego produkt, a następnie stopniowo zmniejszać luz. Po każdej korekcie warto obserwować nie pojedynczą sztukę, lecz serię kilkudziesięciu albo kilkuset produktów.

Liczą się cztery rzeczy:

• czy produkt oscyluje między prowadnicami,

• czy stale trze jedną stroną,

• czy przy spiętrzeniu zaczyna się klinować,

• czy po zmianie prędkości zachowuje tę samą orientację.

Sam test przy nominalnej wydajności też nie wystarcza. Dobrze ustawiony układ powinien przejść próbę podczas rozruchu, zatrzymania, ponownego startu i chwilowego spiętrzenia produktu. To właśnie w stanach przejściowych ujawniają się problemy, których nie widać podczas spokojnej pracy z równym odstępem pomiędzy sztukami.

W praktyce warto wykonać prosty test:

1. Ustawić prowadnice bez wymuszania stałego kontaktu z produktem.

2. Uruchomić linię z małą liczbą produktów.

3. Przejść do normalnej wydajności.

4. Celowo dopuścić do kontrolowanego zagęszczenia przed kolejną maszyną.

5. Zatrzymać transporter z produktem na taśmie.

6. Ponownie go uruchomić.

7. Sprawdzić miejsca kontaktu i stan opakowań.

Jeśli zakleszczenie występuje dopiero przy ponownym starcie, problemem może być tarcie statyczne, wyższe od tarcia podczas ruchu. Prowadnica, która wydaje się poprawnie ustawiona podczas ciągłego transportu, po zatrzymaniu może utrzymywać kilka produktów tak mocno, że po restarcie zaczną obracać się lub przewracać.

Szczególnej uwagi wymagają również elementy mocujące. Regulowane uchwyty są wygodne przy częstych zmianach formatu, ale mają jedną irytującą cechę: jeżeli regulacja nie ma skali albo powtarzalnego punktu odniesienia, każdy przezbrojeniowiec ustawia linię trochę inaczej.

Przy częstych zmianach produktów dużo lepiej sprawdzają się:

• podziałki przy uchwytach,

• mechaniczne ograniczniki,

• zapisane wartości nastaw,

• wzorce szerokości,

• centralna regulacja obu prowadnic, jeśli konstrukcja linii na to pozwala.

Dzięki temu przezbrojenie nie polega na metodzie „przesuń jeszcze dwa milimetry i zobaczymy”.

Jeżeli prowadnice, profile, uchwyty lub inne elementy systemu transportowego trzeba dobrać do konkretnego układu, istotniejsze od samego katalogowego wymiaru jest zestawienie ich z rodzajem transportowanego produktu, szerokością toru, zakresem regulacji oraz warunkami pracy. Materiał ślizgowy, sposób mocowania i sztywność konstrukcji potrafią mieć większe znaczenie niż różnica kilku milimetrów w wymiarze profilu.

FAQ

Czy produkt powinien podczas transportu cały czas dotykać prowadnicy?
Nie. W wielu zastosowaniach poprawnie ustawiona prowadnica pełni przede wszystkim funkcję ogranicznika. Stałe tarcie o jedną stronę jest sygnałem, że trzeba sprawdzić osiowość transportu, szerokość kanału albo sposób wprowadzania produktu.

Jak duży luz zostawić pomiędzy produktem a prowadnicami?
Nie ma jednej wartości dla wszystkich linii. Dla sztywnych i powtarzalnych produktów punktem startowym bywa kilka milimetrów ponad ich maksymalną rzeczywistą szerokość. Przy miękkich opakowaniach, większych tolerancjach wymiarowych albo produktach podatnych na obrót potrzebny jest większy zapas. Ustawienie trzeba potwierdzić podczas próby produkcyjnej.

Czy węższy kanał zawsze dokładniej pozycjonuje produkt?
Nie. Po przekroczeniu pewnej granicy dokładniejsze prowadzenie zmienia się w mechaniczne ściskanie produktu. Rośnie tarcie, a podczas spiętrzenia kilka sztuk może zaklinować się jednocześnie.

Dlaczego transporter działa poprawnie na wolnym biegu, ale zacina się przy pełnej wydajności?
Przy większej prędkości rosną skutki gwałtownych zmian kierunku i różnic prędkości pomiędzy kolejnymi odcinkami. Dochodzi też do częstszych kontaktów produktów ze sobą. Ustawienie trzeba oceniać przy docelowej wydajności, a nie tylko podczas ręcznych prób.

Co powoduje częste przewracanie butelek przy prowadnicach?
Najczęściej zbyt gwałtowne zwężenie, nieprawidłowa wysokość kontaktu, nierówny transfer między przenośnikami, duża różnica prędkości albo nadmierne ściśnięcie kanału. Przy wysokich opakowaniach nawet niewielkie boczne uderzenie może wywołać moment przewracający.

Kiedy prowadnica jest tylko maskowaniem innego problemu?
Gdy produkty konsekwentnie uciekają w jedną stronę albo wymagają ciągłego docisku na długim odcinku. Najpierw trzeba wtedy sprawdzić geometrię transportera, bieg taśmy, transfery i sposób podawania produktu.

Jak rozpoznać źle ustawioną prowadnicę bez wykonywania pomiarów?
Pierwszymi sygnałami są ślady tarcia, pył z opakowań, wypolerowane miejsca na listwie, obracanie kartonów, falowanie strumienia produktów oraz zatory pojawiające się po ponownym uruchomieniu transportera.

Pierwsza decyzja przy problemach z prowadzeniem powinna więc brzmieć: nie zwężać od razu kanału. Najpierw trzeba znaleźć miejsce, w którym produkt po raz pierwszy opuszcza prawidłowy tor. Sprawdź transfery między przenośnikami, osiowość oraz różnice prędkości. Dopiero gdy sam transport jest poprawny, reguluj prowadnice. W przeciwnym razie listwa będzie kompensowała błąd instalacji, a przy większej wydajności stanie się dokładnie tą przeszkodą, którą miała eliminować.
