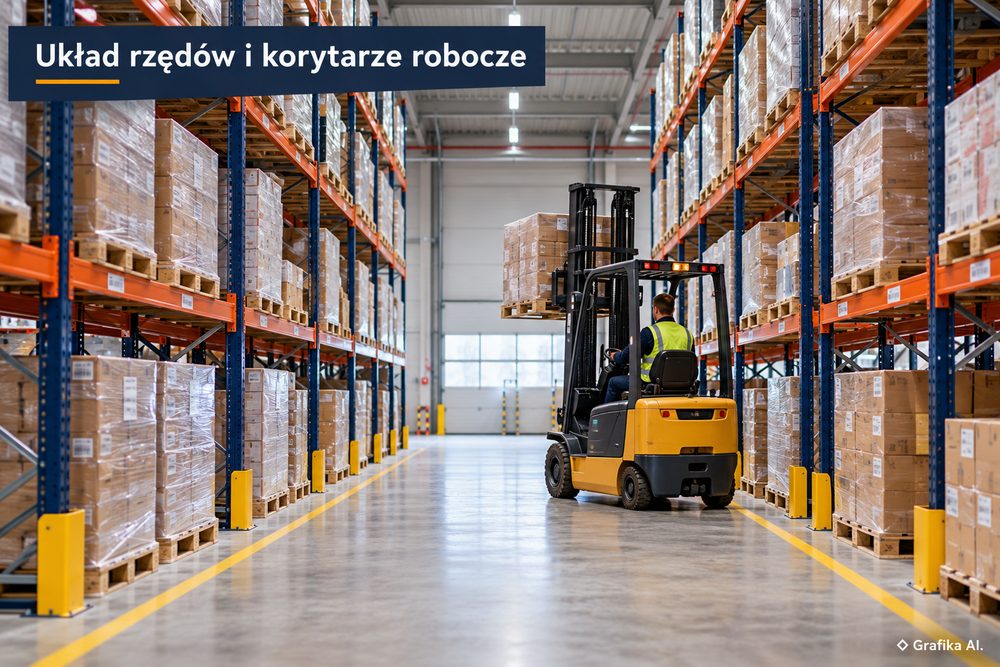

Regały paletowe tradycyjne – jak zaplanować układ rzędów i szerokość korytarzy roboczych

Źle dobrana szerokość korytarza roboczego potrafi odebrać magazynowi więcej wydajności niż niewłaściwie ustawione regały. Zbyt szerokie alejki ograniczają liczbę miejsc paletowych, a zbyt wąskie utrudniają manewrowanie, wydłużają odkładanie ładunków i zwiększają ryzyko uszkodzenia konstrukcji. Planowanie układu regałów paletowych trzeba więc rozpocząć od wymiarów jednostek ładunkowych, parametrów wózków widłowych i rzeczywistego sposobu pracy magazynu. Dopiero na tej podstawie można ustalić liczbę rzędów, szerokość przejazdów oraz rozmieszczenie stref operacyjnych.

Jak rozmieścić rzędy regałów paletowych, żeby wykorzystać powierzchnię magazynu?

W klasycznym magazynie najczęściej stosuje się rzędy pojedyncze przy ścianach oraz rzędy podwójne w środkowej części hali. Takie ustawienie zapewnia bezpośredni dostęp do każdej palety i pozwala ograniczyć powierzchnię zajmowaną przez korytarze. Dwa regały ustawione plecami do siebie tworzą jeden blok, obsługiwany z dwóch stron.

Podstawą obliczeń jest głębokość składowania. Standardowa europaleta EPAL ma wymiary 1200 × 800 mm. Przy ustawieniu palety krótszym bokiem od strony korytarza jej głębokość w regale wynosi 1200 mm. Trzeba jednak uwzględnić sposób podparcia, zwisy palet, odstęp między tylnymi ładunkami i elementy konstrukcyjne. Dlatego dokładną głębokość bloku regałowego ustala się na podstawie dokumentacji wybranego systemu, a nie samych wymiarów palety.

Przykładowo w hali o szerokości 24 m można rozpatrzyć układ obejmujący dwa pojedyncze rzędy przy ścianach oraz trzy podwójne bloki regałów. Przy założeniu orientacyjnej głębokości pojedynczego rzędu 1,2 m, bloku podwójnego 2,5 m i czterech korytarzy po 3 m zajmą one łącznie 21,9 m szerokości. Pozostaje 2,1 m na niezbędne odstępy i rezerwy projektowe. To wstępny bilans geometryczny, nie gotowy projekt — nie uwzględnia jeszcze słupów, dróg ewakuacyjnych, zabezpieczeń ani lokalnych poszerzeń przejazdów.

Przy wyborze układu trzeba rozstrzygnąć trzy kwestie:

• Rotacja towarów – produkty o największej liczbie pobrań powinny znajdować się bliżej strefy kompletacji i wysyłki. Ogranicza to przejazdy wózków przez całą halę.

• Liczba indeksów SKU – przy dużym zróżnicowaniu asortymentu tradycyjne regały z bezpośrednim dostępem do każdej jednostki sprawdzają się lepiej niż systemy wymagające przestawiania innych palet.

• Przebieg ruchu – długie rzędy poprawiają wykorzystanie powierzchni, ale mogą wymuszać objazdy. W intensywnie eksploatowanym magazynie dodatkowy korytarz poprzeczny bywa korzystniejszy niż kilkanaście kolejnych miejsc paletowych.

Typowy błąd polega na projektowaniu maksymalnej liczby stanowisk bez uwzględnienia kolizji ruchu. Jeżeli dwa wózki regularnie muszą czekać na zwolnienie jednej alejki, zysk z dodatkowego rzędu szybko znika. Przy dużej rotacji lepiej czasem zrezygnować z części pojemności na rzecz sprawniejszej komunikacji.

Szerokość korytarzy roboczych – ile miejsca potrzebuje wózek widłowy?

Szerokości alejki nie dobiera się na podstawie samej szerokości wózka. Decydujące znaczenie ma parametr Ast, czyli wymagana szerokość korytarza roboczego do wykonania manewru z określonym ładunkiem. Uwzględnia on między innymi promień skrętu, geometrię wózka, długość ładunku i zapas bezpieczeństwa.

Dla typowych palet EUR przyjmuje się następujące orientacyjne przedziały:

Podane wartości służą wyłącznie do wstępnego planowania. Ostateczny wymiar należy sprawdzić w karcie technicznej konkretnego modelu, dla rzeczywistej orientacji palety, długości wideł i stosowanego osprzętu. W przypadku systemów VNA konieczne jest również uwzględnienie sposobu prowadzenia wózka oraz wymagań dotyczących posadzki.

Różnice mają bezpośredni wpływ na pojemność magazynu. Zwężenie czterech korytarzy z 3,6 do 3,0 m daje łącznie 2,4 m dodatkowej szerokości hali. Przy odpowiedniej geometrii pomieszczenia może to umożliwić ustawienie kolejnego rzędu regałów. Warunek jest jeden: wózki muszą rzeczywiście pracować bezpiecznie przy mniejszej szerokości.

Przykład z praktyki projektowej dobrze pokazuje znaczenie tego ograniczenia. Magazyn wykorzystujący wózki czołowe obsługuje palety o masie 900 kg, umieszczane na wysokości 5 m. Zarząd chce zmniejszyć korytarze z 3,8 do 3 m, żeby zwiększyć pojemność składowania. Sam zakup węższych regałów niczego jednak nie rozwiąże. Najpierw trzeba sprawdzić, czy dostępny reach truck ma odpowiedni udźwig resztkowy na wysokości 5 m i wymagany Ast dla konkretnej palety.

Jeżeli parametry są odpowiednie, zmiana sprzętu może uzasadniać przebudowę. Gdy jednak ten sam wózek ma rozładowywać ciężarówki na placu o nierównej nawierzchni, reach truck nie musi być właściwym wyborem. Rozsądniejszy może okazać się podział pracy: wózek czołowy obsługuje dostawy, a reach truck pracuje wewnątrz hali.

Nie można też traktować Ast jako gwarancji wygodnego ruchu w każdej sytuacji. Oprócz wymaganego miejsca na manewr trzeba uwzględnić wystające ładunki, osłony słupów, ruch pieszych i sposób mijania się pojazdów. Korytarz umożliwiający manewr jednego wózka nie musi nadawać się do ruchu dwukierunkowego.

Jak połączyć pojemność regałów z bezpieczeństwem i płynnością pracy?

Najbardziej opłacalny układ nie zawsze oznacza największą liczbę miejsc paletowych. W magazynie wykonującym kilkaset operacji dziennie ważniejsze od maksymalnego zagęszczenia bywa ograniczenie czasu dojazdu do lokalizacji i liczby manewrów.

Przy projektowaniu systemów takich jak regały paletowe tradycyjne trzeba uwzględnić nie tylko rozstaw rzędów, lecz także wysokość składowania, nośność poziomów, stan posadzki oraz zabezpieczenia konstrukcji. Regały powinny być dobrane do najcięższych przewidzianych jednostek ładunkowych, a dopuszczalne obciążenia muszą być zgodne z dokumentacją producenta.

Przykładowo, jeżeli na jednym poziomie belkowym mają znajdować się trzy palety po 800 kg, łączna masa ładunku wynosi 2400 kg. Nie oznacza to jednak, że wystarczy zamówić belki o przypadkowo deklarowanej nośności 2400 kg. Trzeba sprawdzić dopuszczalne obciążenie całego poziomu, sposób rozłożenia ciężaru, wytrzymałość ram oraz konfigurację pozostałych poziomów. Równie istotne są parametry podłoża i kotwienia.

W polskich magazynach istotnym punktem odniesienia jest norma PN-EN 15620:2021-12, dotycząca tolerancji, odkształceń i luzów manipulacyjnych stalowych systemów składowania. Wymagania eksploatacyjne i kontrolne określa również PN-EN 15635. Nie zastępują one jednak indywidualnego projektu uwzględniającego rzeczywiste obciążenia i sprzęt transportowy.

Szczególnej uwagi wymagają następujące miejsca:

• Końce rzędów – są narażone na uderzenia podczas skręcania, dlatego należy przewidzieć odpowiednie odbojnice i ochronę słupów.

• Skrzyżowania alejek – muszą zapewniać widoczność i przestrzeń do bezpiecznego wykonania manewru.

• Strefy odkładcze – nie powinny blokować korytarzy regałowych; ich wielkość trzeba dopasować do szczytowej liczby przyjmowanych i wydawanych palet.

• Drogi ewakuacyjne i przeciwpożarowe – ich przebieg oraz wymagane szerokości ustala się niezależnie od dążenia do maksymalnej pojemności składowania.

Istotnym ograniczeniem bywa także nierówna posadzka. Przy składowaniu na wysokości 8–10 m niewielkie odchylenia podłoża mogą utrudniać precyzyjne odkładanie palet. Szczególnie wymagające są systemy z bardzo wąskimi korytarzami, w których tolerancje pracy sprzętu są znacznie mniejsze.

Przed zatwierdzeniem projektu dobrze przeprowadzić symulację ruchu wózków oraz próbę manewrową w najbardziej wymagających lokalizacjach. Należy sprawdzić nie tylko standardowe odkładanie palety, lecz także operację z największym dopuszczonym ładunkiem, na najwyższym poziomie składowania oraz w pobliżu końców rzędów.

Pierwszą decyzją powinien być wybór wózka i potwierdzenie jego parametru Ast dla rzeczywistych ładunków. Następnie należy nanieść na rzut hali słupy, bramy, drogi ewakuacyjne i strefy odkładcze. Dopiero w pozostałej przestrzeni warto rozrysować warianty rzędów pojedynczych i podwójnych. Projektowanie w odwrotnej kolejności często kończy się kosztownym przesuwaniem już zamontowanych regałów.

FAQ – najczęstsze pytania o układ regałów paletowych

Jaka szerokość korytarza jest odpowiednia dla wózka czołowego?
Zazwyczaj około 3,5–4,0 m dla typowego elektrycznego wózka czołowego obsługującego europalety. Dokładną wartość określa parametr Ast w dokumentacji konkretnego modelu.

Czy korytarz o szerokości 3 m wystarczy do obsługi regałów paletowych?
Tak, jeżeli używany wózek, np. odpowiednio dobrany reach truck, jest przystosowany do pracy w takim korytarzu. Trzeba również uwzględnić wymiary ładunków i zabezpieczenia regałów.

Ile miejsca zajmuje podwójny rząd regałów?
W przypadku palet EUR ustawianych głębokością 1200 mm można wstępnie przyjąć około 2,5 m dla całego bloku. Dokładny wymiar zależy od konstrukcji regału i wymaganych odstępów.

Czy węższe korytarze zawsze zwiększają wydajność magazynu?
Nie. Zwiększają potencjalną powierzchnię składowania, ale przy dużym natężeniu ruchu mogą powodować przestoje, utrudniać manewry i ograniczać możliwość jednoczesnej pracy kilku wózków.

Co sprawdzić przed montażem regałów paletowych?
Wymiary i masę palet, udźwig wózków na planowanej wysokości, parametr Ast, nośność oraz stan posadzki, rozmieszczenie słupów i instalacji, drogi ewakuacyjne oraz dokumentację nośności regałów.
