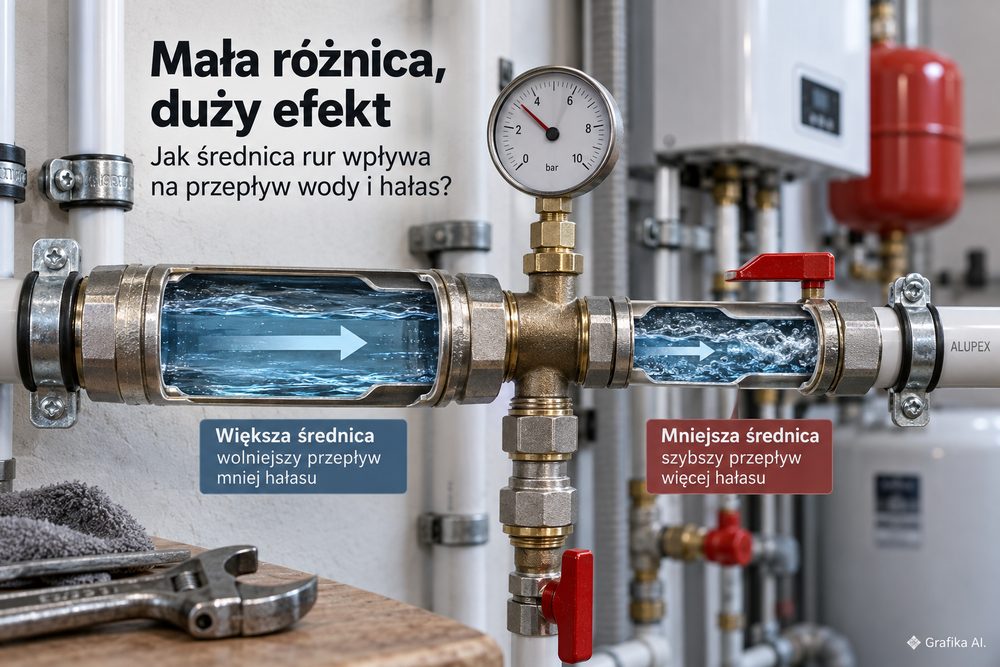

Dlaczego niewielkie różnice średnicy elementów instalacyjnych mogą wpływać na przepływ i hałas w instalacji?

Różnica jednego lub dwóch milimetrów na średnicy rury wygląda niegroźnie, dopóki nie przeliczy się jej na pole przekroju. W instalacji wodnej lub grzewczej właśnie ono decyduje o tym, z jaką prędkością porusza się medium. A od prędkości zależą już straty ciśnienia, wymagane parametry pompy, działanie armatury i poziom hałasu.

Problem komplikuje fakt, że średnica podana na rurze nie zawsze jest średnicą, przez którą rzeczywiście płynie woda. Rura wielowarstwowa 16×2 mm ma geometrycznie około 12 mm średnicy wewnętrznej, ale w miejscu złączki przelot może być jeszcze mniejszy. Podobne różnice występują w systemach PP-R, PE-X, miedzi i stali. Dlatego dwie instalacje opisane w projekcie podobnym „rozmiarem rury” mogą pracować zupełnie inaczej.

Kilka milimetrów mniej oznacza znacznie więcej niż kilka procent różnicy

Pole przekroju okrągłej rury rośnie z kwadratem średnicy. To najważniejsza zależność, o której łatwo zapomnieć przy doborze instalacji.

Pole przekroju wynosi:

A = π × d² / 4

Jeżeli przy niezmienionym przepływie zmniejszymy średnicę wewnętrzną z 16 do 15 mm, pole przekroju spada z około 201 do 177 mm², czyli o około 12%. Prędkość wody rośnie natomiast o prawie 14%.

Przy większej różnicy efekt robi się jeszcze wyraźniejszy. Zmniejszenie średnicy wewnętrznej z 20 do 18 mm daje:

• przekrój mniejszy o około 19%,

• prędkość przepływu większą o około 23,5%,

• zdecydowanie większe straty ciśnienia na każdym metrze rury.

To ostatnie jest szczególnie istotne. W typowej instalacji, w której przepływ jest turbulentny, strata ciśnienia zależy od długości przewodu, jego średnicy, prędkości medium, chropowatości oraz liczby kolan, trójników, zaworów i innych elementów.

W uproszczeniu opisuje to równanie Darcy’ego-Weisbacha:

Δp = λ × L/d × ρv²/2

Przy tej samej długości przewodu i podobnym współczynniku oporów zmniejszenie średnicy działa więc podwójnie: rura staje się węższa, a jednocześnie zwiększa się prędkość wody.

Dobry przykład daje przewód o długości 10 m przy przepływie 0,2 l/s. Dla średnicy wewnętrznej 16 mm prędkość wynosi około 1,0 m/s. Przy 15 mm rośnie do około 1,13 m/s. Przy założeniu podobnego współczynnika tarcia sama strata liniowa może wzrosnąć w takim przypadku o około 35–40%.

Dlatego przy projektowaniu nie powinno się porównywać rur wyłącznie po oznaczeniu handlowym.

Rura wielowarstwowa 16×2 mm ma około 12 mm światła. Model 16×2,2 mm ma już około 11,6 mm. Różnica wynosi zaledwie 0,4 mm, ale przekrój zmniejsza się o około 6,6%, a przy tym samym strumieniu prędkość rośnie o około 7%. Teoretyczna strata ciśnienia może zwiększyć się w przybliżeniu o kilkanaście procent.

Jeszcze większą pułapką są kształtki. W rurze 16×2 mm woda może płynąć przekrojem około 12 mm, natomiast wkładka złączki zaciskowej lub zaprasowywanej może lokalnie zmniejszyć światło do około 8–10 mm, zależnie od systemu. Jedna złączka nie musi powodować problemu. Kilkanaście kolan, trójników i przewężeń na krótkim odcinku już tak.

W praktyce najpierw sprawdza się więc nie największą rurę w instalacji, lecz najmniejszy rzeczywisty przekrój na trasie przepływu.

Hałas często powstaje nie w rurze, lecz w jej najwęższym miejscu

Szum instalacji bywa przypisywany pompie, chociaż pompa jedynie wymusza przepływ, który został źle dobrany do średnic przewodów i armatury.

Przy stałym przepływie mniejsza średnica oznacza większą prędkość. Sama szybko płynąca woda nie musi jeszcze hałasować, ale zwiększa ryzyko wystąpienia turbulencji na:

• zaworach termostatycznych,

• zaworach regulacyjnych,

• reduktorach ciśnienia,

• zwężkach,

• trójnikach,

• kolanach o małym promieniu,

• wkładkach złączek,

• przepływomierzach,

• częściowo zamkniętych zaworach.

Właśnie dlatego instalacja potrafi być cicha przy niewielkim odbiorze wody, a zaczyna szumieć po otwarciu drugiego kranu albo włączeniu kilku pętli ogrzewania jednocześnie.

W instalacjach wodnych jako praktyczny punkt odniesienia przyjmuje się zwykle około 0,5–1,5 m/s w głównych odcinkach. Prędkości zbliżające się do 2 m/s i większe wymagają już większej ostrożności, szczególnie przy długich przewodach i licznej armaturze. Nie jest to jeden uniwersalny limit normowy dla każdej instalacji — dopuszczalną wartość trzeba dopasować do funkcji przewodu, materiału oraz wymaganego poziomu akustycznego.

W instalacjach centralnego ogrzewania często projektuje się znacznie spokojniejszy przepływ, mniej więcej 0,2–0,8 m/s. W obiegach wymagających szczególnie cichej pracy korzystne jest pozostawanie bliżej dolnej części tego zakresu, o ile średnica przewodów nie robi się przez to nieuzasadnienie duża.

Za niska prędkość też nie jest celem samym w sobie. Przewymiarowanie instalacji oznacza:

• większą objętość wody,

• większe średnice przewodów i izolacji,

• trudniejszy montaż,

• wyższy koszt materiału,

• wolniejszą reakcję części instalacji grzewczych.

Dlatego nie chodzi o zasadę „im większa rura, tym lepiej”. Chodzi o utrzymanie prędkości i strat ciśnienia w rozsądnym przedziale.

Dodatkowym źródłem hałasu jest nadmierna różnica ciśnienia na zaworze. Typowy przykład to instalacja grzejnikowa z pompą ustawioną na zbyt wysokie podnoszenie. Gdy głowice termostatyczne zaczynają przymykać przepływ, cała dyspozycyjna różnica ciśnienia odkłada się na kilku pozostających otwartych zaworach. Pojawia się charakterystyczne syczenie.

Wymiana zaworu na nowy nie zawsze coś zmieni. Najpierw trzeba sprawdzić nastawę pompy, równoważenie hydrauliczne i przepływy projektowe.

Osobnym zjawiskiem jest kawitacja. Powstaje wtedy, gdy lokalne ciśnienie w przepływającym medium spadnie na tyle, że zaczynają tworzyć się pęcherzyki pary, które chwilę później gwałtownie implodują. W domowej instalacji częściej dotyczy to pomp i mocno dławionej armatury niż prostych odcinków rur. Objawem może być trzaskający, „żwirowy” dźwięk. Ignorowanie takiego zjawiska potrafi skończyć się uszkodzeniem elementu.

Nie każdy stuk jest jednak skutkiem za małej średnicy. Pojedyncze uderzenie po gwałtownym zamknięciu elektrozaworu pralki lub zmywarki wskazuje raczej na uderzenie hydrauliczne. Z kolei trzaski pojawiające się podczas nagrzewania przewodów mogą wynikać z rozszerzalności cieplnej i zbyt ciasnego przeprowadzenia rury przez konstrukcję.

To ważne rozróżnienie, bo zwiększenie średnicy rury nie naprawi źle wykonanych punktów stałych, źle rozmieszczonych obejm ani braku możliwości kompensacji wydłużeń.

Najczęstszy błąd: dobór instalacji według średnicy nominalnej zamiast rzeczywistego przepływu

Najwięcej problemów pojawia się wtedy, gdy instalator patrzy na oznaczenie rury i zakłada, że „16 mm to 16 mm”. Nie zawsze.

W rurze 16×2 mm pierwsza wartość oznacza średnicę zewnętrzną. Po odjęciu dwóch ścianek zostaje około 12 mm średnicy wewnętrznej. Jeżeli na trasie pojawi się złączka ze znacznym przewężeniem, efektywne minimum może być jeszcze mniejsze.

Dlatego poprawny dobór trzeba wykonać w następującej kolejności:

1. Określić wymagany przepływ dla danego odcinka.

2. Sprawdzić rzeczywistą średnicę wewnętrzną rury, a nie tylko oznaczenie handlowe.

3. Obliczyć prędkość medium.

4. Sprawdzić straty liniowe na rurze.

5. Doliczyć straty miejscowe na zaworach, kolanach, trójnikach i złączkach.

6. Zweryfikować najniekorzystniejszy obieg.

7. Dopiero wtedy dobrać pompę albo wymagane ciśnienie zasilania.

W ogrzewaniu punkt wyjścia daje zapotrzebowanie na moc. Przepływ można oszacować ze wzoru:

V̇ ≈ P / (1,16 × ΔT)

gdzie P podaje się w kW, różnicę temperatur ΔT w K, a wynik otrzymuje się w m³/h.

Dla obiegu o mocy 10 kW i różnicy temperatur 20 K potrzebny przepływ wynosi około:

10 / (1,16 × 20) = 0,43 m³/h

Przy ΔT równym 10 K przepływ dla tej samej mocy rośnie już do około:

0,86 m³/h.

To dwukrotnie większy strumień. Jeśli średnica rury pozostanie bez zmian, dwukrotnie wzrośnie również prędkość wody, a straty ciśnienia zwiększą się wielokrotnie. Dlatego modernizacja instalacji z tradycyjnych parametrów grzejnikowych na niższą różnicę temperatur bez sprawdzenia hydrauliki może ujawnić problemy, których wcześniej nie było.

Podobna sytuacja występuje przy pompach ciepła. Zmniejszenie różnicy temperatur między zasilaniem a powrotem wymaga większego przepływu dla przeniesienia tej samej mocy. Stara instalacja wykonana na małych średnicach może wtedy wymagać większej wysokości podnoszenia pompy, a czasem przebudowy najbardziej restrykcyjnych fragmentów.

Nie zawsze trzeba wymieniać całą instalację. Często opór koncentruje się w jednym miejscu: krótkim odcinku cienkiej rury, zaworze o małym współczynniku przepływu, filtrze pełnym zanieczyszczeń albo serii przewężonych złączek.

Dlatego przed kosztownym remontem lepiej zmierzyć ciśnienie i przepływ oraz przeanalizować trasę. W praktyce najbardziej irytujące są instalacje, w których wymienia się pompę na mocniejszą zamiast usunąć przewężenie. Przepływ rośnie, ale razem z nim rośnie szum, zużycie energii i różnica ciśnienia na armaturze. Problem zostaje przykryty, nie rozwiązany.

Przy wykonywaniu lub modernizacji instalacji pomocne jest też porównywanie rzeczywistych średnic rur, geometrii kształtek oraz danych katalogowych systemu, zamiast zestawiania produktów wyłącznie na podstawie nominalnego rozmiaru.

Jeżeli instalacja już hałasuje, kolejność diagnostyki powinna być prosta: najpierw zmierzyć przepływ i sprawdzić nastawę pompy, następnie znaleźć najwęższe elementy obiegu, a dopiero później rozważać wymianę większych fragmentów przewodów. Pierwszym błędem do usunięcia jest niepotrzebne przewężenie lub dławienie przepływu, bo zwiększanie mocy pompy przed jego usunięciem zwykle tylko pogarsza warunki akustyczne.

Więcej informacji na: https://plasmet.bochnia.pl

FAQ – średnica rur, przepływ i hałas

Czy różnica 1 mm średnicy rury naprawdę ma znaczenie?
Tak. Przy zmianie średnicy wewnętrznej z 16 na 15 mm pole przekroju maleje o około 12%, a przy tym samym przepływie prędkość rośnie o około 14%. W instalacji o dużym przepływie różnica w stratach ciśnienia może być znacznie większa.

Czy większa średnica rury zawsze zmniejszy hałas?
Nie. Pomoże wtedy, gdy hałas wynika ze zbyt dużej prędkości przepływu lub dużych strat ciśnienia. Nie usunie stuków spowodowanych rozszerzalnością cieplną, nieprawidłowym mocowaniem rur ani uderzeniem hydraulicznym po szybkim zamknięciu zaworu.

Jakiej średnicy używać do instalacji wodnej?
Nie dobiera się jej wyłącznie według liczby punktów poboru. Trzeba określić przepływ obliczeniowy, długość przewodu, rzeczywistą średnicę wewnętrzną, dopuszczalną stratę ciśnienia i opory armatury. Rura 16×2 mm ma około 12 mm średnicy wewnętrznej, więc jej możliwości są zupełnie inne niż rury mającej rzeczywiste 16 mm światła.

Czy złączki mogą ograniczać przepływ bardziej niż sama rura?
Tak. Szczególnie w małych średnicach. Wkładki części złączek zaprasowywanych i zaciskowych istotnie zmniejszają lokalny przekrój. Kilkanaście takich elementów w krótkim obiegu może mieć wyraźny wpływ na wymagane ciśnienie pompy.

Co najpierw sprawdzić, gdy instalacja zaczyna szumieć?
Najpierw nastawę pompy i rzeczywisty przepływ. Jeżeli pompa pracuje na zbyt wysokim podnoszeniu, zmniejszenie nastawy jest szybsze i tańsze niż ingerencja w rury. Następnie trzeba sprawdzić filtry, zawory, reduktory, przepływomierze i lokalne przewężenia.

Czy mocniejsza pompa rozwiązuje problem z za małą średnicą rur?
Może zwiększyć przepływ, ale nie usuwa przyczyny. Zwiększa różnicę ciśnienia, zużycie energii i ryzyko szumu na zaworach. Jeśli ograniczeniem jest jeden wąski odcinek instalacji, najpierw należy usunąć właśnie ten element.

Od czego zacząć przed wymianą rur?
Od znalezienia najbardziej restrykcyjnego punktu instalacji. Sprawdź rzeczywiste średnice wewnętrzne, złączki, filtry, zawory i nastawy pompy. Jeżeli większość instalacji ma poprawny przekrój, a duża strata ciśnienia powstaje na jednym krótkim fragmencie, wymiana całego układu nie ma technicznego uzasadnienia.
